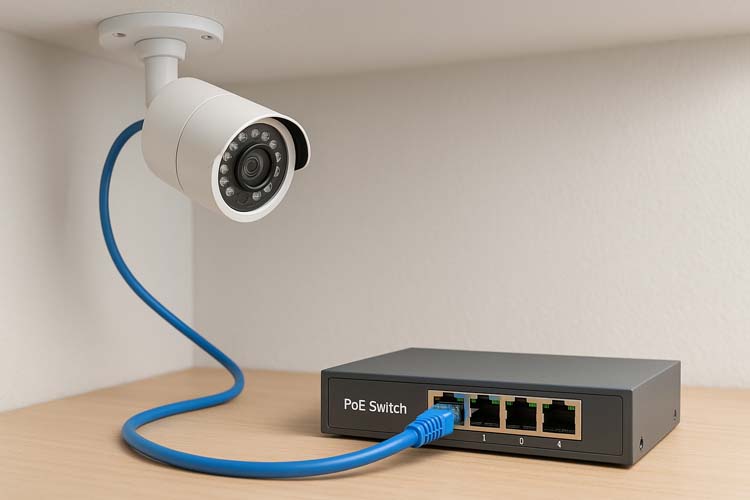

Что такое PoE в видеонаблюдении простыми словами

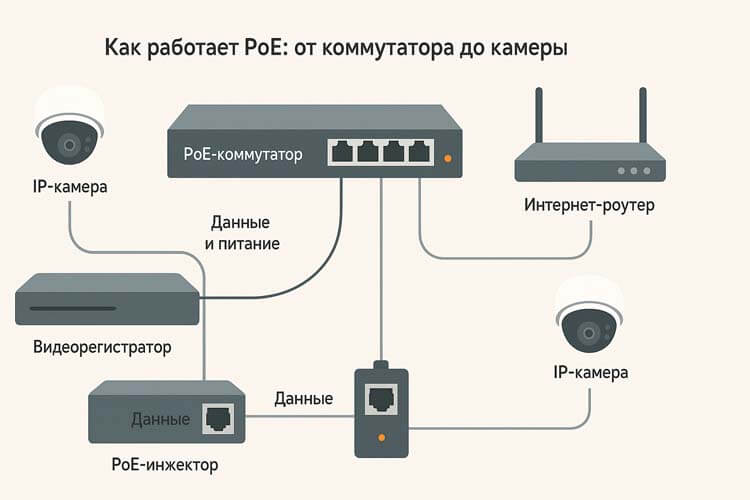

Как работает PoE: от коммутатора до камеры

Работа системы выглядит довольно просто: в сетевое оборудование с поддержкой PoE подключают ip-камеры видеонаблюдения, а уже к нему — видеорегистратор и интернет-роутер. Коммутатор подает питание по тем же проводам, по которым идет поток данных: видео, служебная информация, сигнала управления. В результате камеры не требуют отдельной розетки, блоки питания можно не устанавливать рядом с каждой точкой наблюдения.

• PoE-коммутатор имеет специальные PoE-порты, к которым подключают камеры.
• Через один порт можно передавать данные и до определенной мощности в Вт.
• По витой паре (обычно используется UTP или FTP) передавать сигнал можно на расстояние до 100 метров.
• Для более длинных трасс применяют репитеры, удлинители или специальные решения.
• При отключении общего электричества питание можно обеспечить через ИБП у коммутатора.

PoE-инжектор — это отдельное устройство, которое добавляет питание в стандартный Ethernet-кабель, если основной коммутатор не имеет встроенной поддержки PoE. Такой способ удобно использовать, когда есть уже готовая сеть, но нужно подключить одну-две ip-камеры без покупки полного PoE-коммутатора. Важно только правильно выбрать мощность инжектора, чтобы обеспечить стабильное питание и избежать проблем с перегревом или падением напряжения.

• Инжектор подходит для отдельных камер в небольших проектах.
• Обычно его устанавливают рядом с существующим сетевым оборудованием.
• Устройство имеет входной «данные-only» порт и выходной PoE-порт.
• Подача питания по кабелю идет после инжектора к камере наблюдения.
• Такой способ часто используют компании и магазины, где нужно добавить пару камер.

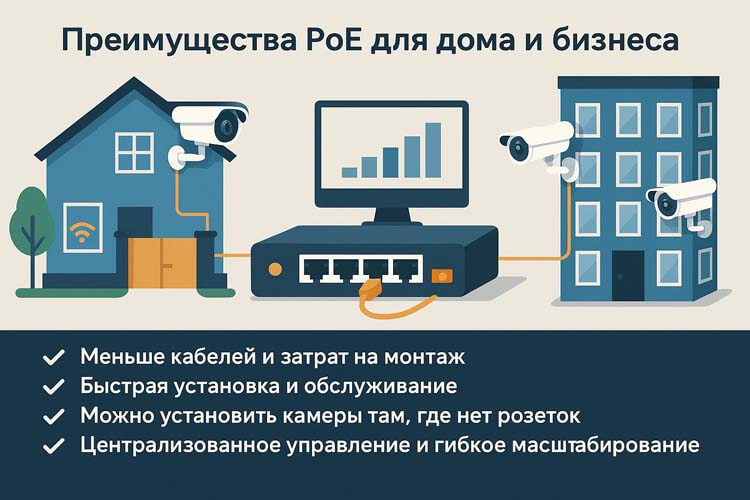

Преимущества PoE для дома и бизнеса

Основное преимущество PoE в системах видеонаблюдения — упрощение монтажа и снижение общих затрат. Не нужно тянуть к каждой ip-камере отдельный электрический кабель, ставить розетки, продумывать блоки питания и дополнительное оборудование. Технология позволяет использовать один общий кабель и получать сразу питание и данные, что особенно удобно в уже работающем офисе или жилом доме.

• Меньше кабелей, меньше материалов и затрат на монтаж.
• Быстрая установка и техническое обслуживание — все сосредоточено в одной точке.
• Удобно обеспечить бесперебойного питания через один ИБП на коммутатор.
• Простыми действиями можно добавить новые камеры в существующую сеть.
• Снижается стоимость проекта в пересчете на каждую видеокамеру.

Для дома PoE-системы особенно актуальны, если нужно организовать наблюдения за двором, подъездом, гаражом или небольших хозяйственных объектов. Там зачастую нет поблизости электрических розеток, а прокладка отдельной линии электропитания создаст лишние проблемы и увеличит стоимость работ. С PoE хватает обычного сетевого кабеля, который легко протянуть по фасаду, крыше или через чердак.

• Можно установить камеры в местах, где нет розеток и лишних проводов.
• Упрощает организация скуд и контроля доступа к воротам, калиткам, дверям.
• Увеличивает общую безопасность дома и прилегающей территории.
• Позволяет объединить камеры, домофон, wi-fi точки в одну сеть.
• Легко управлять системой через телефон, планшет или компьютер.

Для бизнеса PoE приносит еще больше выгод: сокращение числа блоков питания, централизованное управление, удобная настройка и мониторинг состояния устройств. В одном коммутаторе можно видеть количество активных портов, нагрузку, потребляемую мощность и при необходимости отключать или включать отдельные камеры. Это особенно востребовано в компании с распределенной сетью офисов, складов и удаленных объектов, где важно быстро получить информацию о состоянии системы безопасности.

• Централизованное управление через веб-интерфейс или программу управления.
• Возможность перезапустить питание конкретного порта при зависании камеры.
• Легче учитывать и планировать нагрузку по мощности.
• Гибкое масштабирование: добавление новых точек без сложной электрики.
• Повышение качества обслуживания и контроля безопасности на объектах.

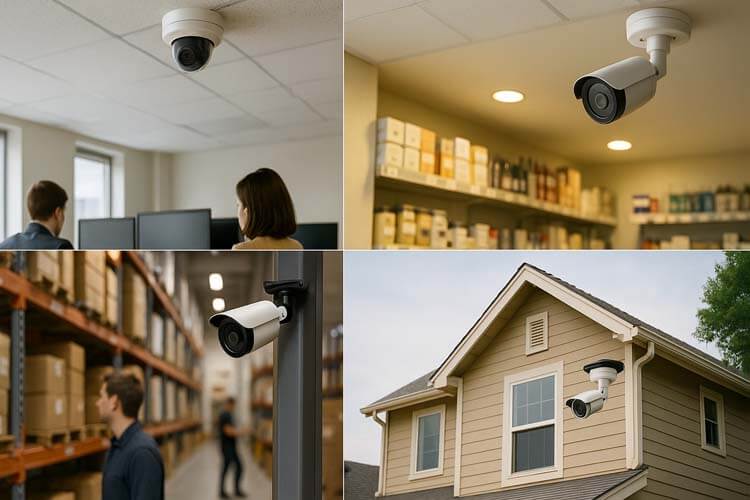

Где PoE используется чаще всего

Существует множество сценариев применения PoE в видеонаблюдении, и их список каждый год становится больше. Технология подходит не только для классических офисных помещений, но и для удаленных площадок, торговых центров, складов, частных домов. Часто PoE используют в проектах, где важно обеспечить аккуратный монтаж без лишних проводов и скрытое размещение камер.

• Офисные помещения и бизнес-центры.
• Магазин и торговые залы с большим потоком людей.
• Склады, производственные и логистические объекты.
• Частные дома, коттеджи и дачи.
• Небольших кафе, салоны, студии и другие услуги.

В некоторых случаях PoE активно интегрируют вместе со скуд и системами контроля доступа. Одна сеть позволяет подключить считыватели, ip-камеры, точки доступа wi-fi и другое оборудование, а управление сосредоточено в одной панели. Это повышает общую безопасность, упрощает обслуживание и снижает расходы на отдельные кабельные линии и электропитание.

• PoE подходит для точек доступа, ip-телефон, видеодомофонов.
• Оборудование можно объединить в общую систему безопасности.
• Важно обеспечить совместимость по стандартам IEEE и параметрам нагрузки.
• При проектировании учитывают длину кабеля до каждой точки и качество материалов.
• Комплекты часто включают в себя камеры, коммутатор и необходимые аксессуары.

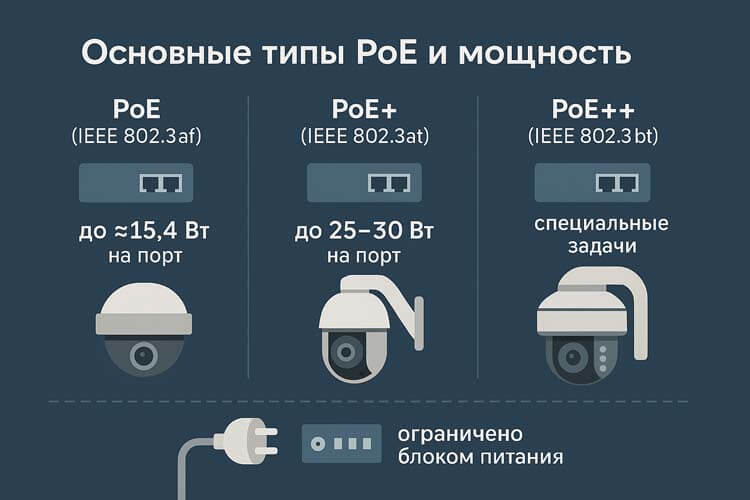

Основные типы PoE и мощность

Разные стандарты PoE отличаются по максимальной мощности, которую можно передавать по одному порту. Это необходимо учитывать при выборe оборудования, потому что некоторые камеры с поворотным механизмом, мощной инфракрасной подсветкой или другими функциями потребляют больше электрической энергии. Важно, чтобы суммарная мощность коммутатора была выше, чем потребление всех подключенных устройств.

• PoE (IEEE 802.3af) обычно обеспечивает до примерно 15,4 Вт на порт.
• PoE+ (IEEE 802.3at) может передавать до 25–30 Вт и подходит для более «прожорливых» камер.
• PoE (IEEE 802.3bt) дает еще больше мощности и используется в специальных задачах.
• Максимальная мощность всего устройства ограничена блоком питания коммутатора.
• При выборе следует учитывать запас, а не загружать оборудование «впритык».

Если у камеры в характеристиках указано потребление, например, 8–10 Вт, то хватит стандартного PoE. Если же планируется подключение поворотной камеры с подогревом корпуса и дополнительными функциями, лучше ориентироваться на PoE+ или PoE и заранее проверить, поддерживает ли устройство нужный стандарт. Важно также учитывать количество подключаемых камер: чем их больше, тем внимательнее нужно считать суммарную нагрузку.

• Обязательно проверять техническое описание и параметры питания.
• Необходимо смотреть, какой тип PoE поддерживает камера и коммутатор.
• Лучше иметь запас по мощности не менее 20–30% от расчетного.
• При большом числе устройств используют несколько PoE-коммутаторов.
• Для надежности иногда применяют отдельные источники питания для критичных точек.

Как выбрать PoE-оборудование для видеонаблюдения

Выбор PoE-коммутатора и камер — один из ключевых вопросов при организации системы видеонаблюдения. Нужен баланс между стоимостью, функциональностью, совместимостью и возможностью масштабирования в будущем. Покупателю важно заранее продумать, сколько камер планируется установить сейчас и сколько может понадобиться через один-два года, а также где они будут размещены и какие задачи решать.

• Определить количество портов: минимум по числу камер плюс небольшой запас.
• Учесть максимальная суммарная мощность оборудования и планируемых устройств.
• Обратить внимание на поддерживаемые стандарты PoE и скорость портов (100 Мбит или 1 Гбит).
• Проверить совместимость камер и коммутатора по протоколам и питанию.
• Уточнить гарантия, условия обслуживания и возможности удаленного управления.

Для дома и небольших офисов обычно выбирают компактные PoE-коммутаторы на 4–8 портов, которых достаточно для основных точек наблюдения. В крупных организациях используют управляемые коммутаторы с расширенными функциями, где можно тонко настроить параметры портов, приоритизацию трафика, мониторинг состояния, журналы событий. Бывает полезно, когда производители предлагают готовые комплекты с уже подобранными камерами и коммутатором, что упрощает выбор и сокращает риск ошибок.

• Небольших клиентам подойдут недорогие неуправляемые модели «включил и работает».
• Для сложных объектов лучше использовать управляемое сетевое оборудование.
• Важно учесть длину витой пары до каждой камеры и качество прокладки.
• Для улицы и сложных условий требуются камеры с повышенным уровнем защиты.
• Каталог товаров на сайте магазина поможет подобрать решения под разные задачи.

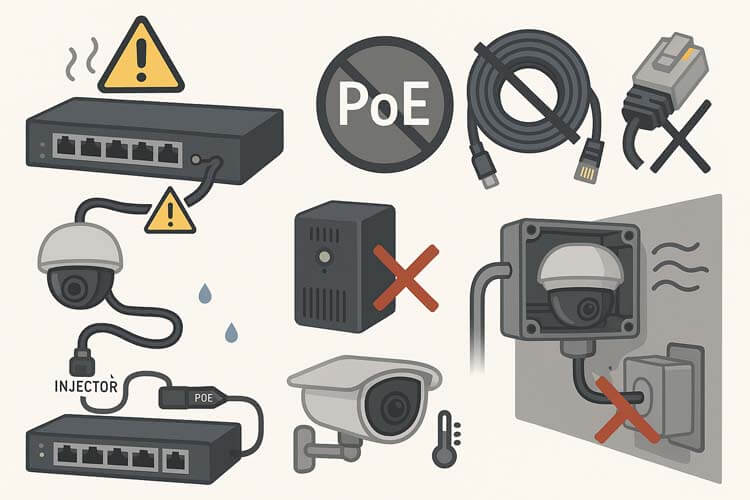

Типичные ошибки при выборе и подключении PoE

При проектировании и монтаже PoE-систем видеонаблюдения часто допускают одинаковые ошибки. Они приводят к проблемам с питанием, качеством сигнала, нестабильной работой камер и дополнительным затратам. Чтобы их избежать, необходимо заранее изучить информацию, внимательно прочитать статьи по теме, а при необходимости — обратиться за консультацией к специалистам.

• Недооценка потребляемой мощности камер и перегрузка PoE-коммутатора.
• Игнорирование ограничения по длине кабеля и использование дешевых материалов.
• Подключение камер, которые не поддерживают PoE, напрямую в PoE-порт без инжектора-спллитера.
• Выбор неподходящего стандарта PoE, из-за чего камера не запускается.
• Отсутствие учета условий эксплуатации: влажность, температура, уличное размещение.

Еще одна распространенная ошибка — экономия на витой паре и разъемах, использование «no-name» проводов и соединений. В результате падает качество сигнала, появляются обрывы, камеры периодически отключаются. Также многие забывают про резервирование питания: при отключении электричества вся система наблюдения может «лечь», если не предусмотрен источник бесперебойного питания на ключевом оборудовании.

• Следует использовать сертифицированные кабели и проверенные производители.
• Важно правильно обжимать пары, не нарушать стандартный порядок контактов.
• Желательно предусмотреть ИБП для коммутатора и видеорегистратора.
• Нужно внимание к качеству соединений, герметизации уличных коробок.
• Монтаж лучше доверить специалистам, если нет опыта работы с подобными системами.

Практические советы по монтажу и эксплуатации

При установке PoE-видеонаблюдения важно не только правильно выбрать оборудование, но и грамотно выполнить монтаж. Камеры нужно разместить так, чтобы они покрывали ключевые точки наблюдения, а кабельные трассы были защищены от механических повреждений и погодных факторов. Удобно заранее набросать план, где будут находиться все устройства, и только затем переходить к практическим работам.

• Перед началом работ составить простую схему расположения камер и маршрутов кабелей.
• Проверить доступ к местам монтажа и возможность аккуратно проложить провод.
• Учитывать расстояние до каждой камеры, чтобы не превышать ограничения по длине.
• По возможности избегать параллельной прокладки с силовыми линиями.
• Проверить каждое соединение перед окончательным закрытием коробов и каналов.

После запуска системы необходимо выполнить базовую настройку: задать IP-адреса камер, параметры записи, расписание, уровни доступа. Многие современные системы позволяют управлять наблюдением через интернет, получать уведомления на телефон и просматривать видео онлайн. Важно защитить оборудование паролями, включить шифрование, следить за обновлениями прошивки, чтобы повысить безопасность и конфиденциальности данных.

• Настройка должна включать смену стандартных паролей на надежные.
• Необходимо ограничить доступ к системе только авторизованным пользователям.
• Следует периодически проверять журналы событий и состояние устройств.
• Полезно включить уведомления о сбоях и попытках несанкционированного доступа.
• При необходимости можно заказать услуги профессиональной настройки и сопровождения.

Итоги: почему PoE — разумный выбор

PoE в видеонаблюдении — это удобный способ обеспечить камеры данными и питанием по одному кабелю, упрощая монтаж и снижая затраты. Технология хорошо подходит для дома, офиса, магазина и других объектов, где важны безопасность, надежность и аккуратная организация проводки. При правильном выборе стандартов, мощности, длины кабеля и качественных материалов системы работают стабильно и долго.

• PoE упрощает установку и расширение систем видеонаблюдения.
• Снижает расходы на электрику и обслуживание.
• Повышает удобство управления и контроля в одной сети.
• Позволяет легко масштабировать проект и добавлять новые камеры.
• При грамотном подходе обеспечивает высокий уровень безопасности для дома и бизнеса.
